HR系列电磁流量计

HR系列电磁流量计由传感器和转换器两部分构成。该产品基于法拉第电磁感应定律工作,用来测量导电液体的体积流量,是一种速度式仪表。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

1.gif 产品介绍

    HR系列电磁流量计由传感器和转换器两部分构成。该产品基于法拉第电磁感应定律工作,用来测量导电液体的体积流量,是一种速度式仪表。根据显示方式分类,该系列仪表可分为一体型、分体型两种结构,其中分体型可定制IP68防护等级,可应用于水下测量。按照功能分类,电磁流量计可分为LDG远传型电磁流量计、LD智能一体化显示型电磁流量计和LDZ智能低功耗型电磁流量计。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

    根据测量管径不同,有管道式、插入式两种安装方式,以适应不同的安装环境。

1.jpg 2.jpg 1578984662250832.jpg
管道式(一体型)电磁流量计 管道式(分体型)电磁流量计 插入式电磁流量计



1.gif 产品特点

    □ 测量不受流体密度、粘度、温度、压力、和电导率变化的影响。

    □ 管道型电磁流量计测量管内无阻流部件,无压损,直管段要求降低。对浆液测量有独特的适应性。

    □ 合理选用电极和衬里材料,即具有良好的耐腐蚀性和耐磨损性。

    □ 全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围宽。

    □ 超低EMI开关电源,适用电源电压变化范围大,抗EMI性好。

    □ 用16位嵌入式微处理器,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性,功耗低。

    □ 采用SMD器件和表面贴装(SMT)技术,电路可靠性高。

    □ 在现场可根据用户实际需要在线修改量程。

    □ 高清晰度背光LCD显示,全中文菜单操作,适用方便,操作简单,易学易懂。

    □ 具有RS485、RS232、Hart和Modbus Profibus-DP等数字通讯信号输出(选配)。

    □ 具有自检与自诊断功能。

    □ 小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配)

    □ 内部具有三个计算器可分别显示正向累积量反向累积量及差值积算量,内部设有掉电时钟,可记录16次掉电时间(选配)。

    □ 红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)。

    □ 插入式电磁流量计,安装简单,可不断流,现场可带压开孔,具有绝对的安装优势与价格优势。

1.gif 工作原理

    电磁流量计根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,其值为:


    式中:  E-感应电势;

            K-与磁场分布及轴向长度有关的系数;

            B-磁感应强度;

            V-导电液体平均流速;

            D-电极间距;(测量管内直径)

    传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

管道式电磁流量计测量原理图



插入式电磁流量计测量原理图

1.gif 技术参数

    □被测介质:酸、碱、海水等具有强腐蚀性或含有杂质的一切导电液体

    □执行标准:电磁流量传感器(JB/T9248-1999)

    □检定规程:电磁流量计(JJG1033-2007)

    □仪表口径及连接方式:

            简易插入式:DN300~DN3000

            球阀插入式:DN300~DN3000

            管道式四氟衬里:DN10~DN600

            管道式橡胶衬里:DN40~DN2000

    □法兰标准:

            常规标准:GB/T9113.1-2000

            国际管法兰标准:如德标DIN、美标ANSI、日标JIS

            国内管法兰标准:如化工部标准、机械部标准

    □精度等级:±0.5%R(管道式);±1.0%R(管道式);±2.5%R(插入式)

    □重复性:≤0.1%(管道式);≤0.2%(管道式);≤0.3%(插入式)

    □量程比:1:20

    □流速范围:0.5~10m/s

    □检定条件:

            检定装置:标准表法液体流量检定装置

            环境条件:环境温度:20℃

            相对湿度:75%(管道式);65%(插入式)

    □使用条件:

            介质温度: 橡胶衬里(常温型)-20℃~+60℃

                                 橡胶衬里(高温型)-20℃~+90℃

                                 聚四氟乙烯衬里(常温型)-30℃~+120℃

                                 聚四氟乙烯衬里(高温型)-20℃~+160℃

           环境温度:-25℃~+60℃

           相对湿度:5%~95%

    □测量范围:

管道式电磁流量计口径-流量-流速对照表

插入式电磁流量计口径-流量-流速对照表




1.gif 技术参数

电磁流量计口径-流量-流速对照表:


1.gif 产品材质

  表体材质:

类型   材质(常规) 材质(订制)
法兰连接型 表体 碳钢 304不锈钢
法兰 碳钢 304不锈钢

  内衬材质:

内衬材质 名称 符号 性能 最高工作温度 适用液体 适用口径
橡胶 氯丁橡胶 CR 耐磨性中等,耐一般浓度的酸碱盐的腐蚀 <60℃ 自来水、工业用水、海水 DN50~2000
聚氨酯橡胶 PU 极好的耐磨性能,耐酸碱性能较差 <60℃ 纸浆、矿浆、等浆液 DN25~500
氟塑料 聚四氟乙烯 F4
(PTEP)
化学性能很稳定,耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀 <120℃ 腐蚀性强的酸碱盐液体 DN25~1600

聚全氟乙丙烯

译名:特氟龙FEP

F6
(FEP)
化学性能等同于F46抗压,抗拉强度优于F4 <120℃ 腐蚀性的酸碱盐液体 DN10~200

四氟乙烯和全氟烃基

乙烯醚的共聚物

PFA 化学性能等同于F46抗压,抗拉强度优于F46 <120℃ 腐蚀性的酸碱盐液体 DN10~300

  电极、接地环材质:

材质 耐腐蚀性能
316L

适用:1.生活用水,工业用水,原水,井水,城市污水

      2.弱腐蚀性酸、碱、盐溶液

哈氏合金B

适用:1.盐酸(浓度小于10%)非氧化性酸

      2.氢氧化钠(浓度小于50%),一切浓度的氢氧化铵碱溶液

      3.磷酸、有机酸

不适用:硝酸

哈氏合金C

适用:1.混酸和铬酸与硫酸的混合液体

            2.氧化行盐类如Fe+++、Cu++、海水

            3.磷酸、有机酸

不适用:盐酸

钛(Ti)

适用:1.盐,如:(1)氯化物(氯化物/镁/铝/钙/铵/铁等)

                (2)钠盐、钾盐、铵盐、次铝酸盐、海水

      2.浓度小于50%氢氧化钾,氢氧化铵、氢氧化钡盐溶液

不适用:盐酸、硫酸、磷酸、氢氟酸等还原性酸

钽(Ta)

适用:1.盐酸(浓度小于40%),稀硫酸和浓硫酸(不包括发烟硫酸)

      2.二氧化氯、氯化铁、次氯酸、氰化钠、乙酸等

      3.硝酸(包括发烟硝酸)等氧化酸,温度低于80℃的王水

不适用:碱、氢氟酸

铂(Pt) 适用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸)

不适用:王水、铵盐

碳化钨

适应:纸浆、污水、能抗固体干扰

不适应:无机酸、有机酸、氯化物

注:材质选型需要根据传感器口径、介质及温度等实际要求而定。

1.gif 产品分类

  1526022177726978.gif LDG远传型电磁流量计

    LDG远传型电磁流量计,转换器单板结构设计,简化安装,增加仪表可靠性。无现场显示,可实现数字频率和数字脉冲的远程传输,同时,可用手持操作器或HART手操器进行设置、调试、标定。产品性能、可靠性进一步提高。

□ 电源:交流AC 220V,电压适用范围:187~250V,45~63Hz

         直流DC 24V,电压适用范围: DC 16V~DC 36V

□ 功率:耗散功率<5W(连接传感器后)

□ 连接方式:方形壳体,壳体直接同传感器法兰连接

□ 传感器配套要求:

     励磁线圈电阻: 40~80Ω

     传感器流量灵敏度:在1m/s流速下,产生60~120uV信号

□ 电流输出负载电阻:4~20mA时,0~500Ω

           基本误差:0.1%±10mA

□ 数字频率输出范围:1~5000Hz

   输出电气隔离方式:光电隔离

   输出电气隔离电压:>1000V DC

□ 数字脉冲输出范围:0~100脉冲/秒

       输出脉冲当量:0.001~1.000m³/cp, 0.001~1.000Ltr/cp

       输出脉冲宽度:由软件设置

       输出电气隔离:光电隔离

       输出隔离电压:>1000V DC

       脉冲输出驱动:场效应管输出,DC 36V,100mA

  ■ LD智能显示型电磁流量计

    LD智能显示型电磁流量计,产品采用16位嵌入式微处理器,运算速度快精度高,测量稳定性高,功耗低,测量范围宽。高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单。多种输出电信号可选,多种通讯接口如RS485、RS232等可选。特别适合多种现场环境使用,能很好的与各种上位机良好通讯。

□ 信号输出:4~20mA(负载0~750Ω),脉冲/频率,控制电平

□ 供电电源:AC220V,允差15%;或DC24V,纹波≤5%

□ 通讯输出:RS 485(MODBUS协议,HART协议,Profibus-DP协议)

■ LDZ低功耗型电磁流量计

    LDZ低功耗型电磁流量计采用电池供电,持续工作可达三年以上。能与普通电磁流量计传感器配套,精度高。可采用基站无线通讯网络系统,在区域中心建立通讯基站,覆盖半径为1000米。也可以直接通过GPRS或CDMA手机通讯网络完成数据通讯。

□ 通讯接口:无线通讯

□ 通讯协议:近距通讯(SRD),GPRS或CDMA

□ 输出信号:单位体积脉冲

□ 报警检测:流体空管检测报警

             励磁电流检测报警

             电池容量检测报警

□ 记录内容:流量累计总量;32组事件记录

□ 传感器配套要求:

       励磁线圈电阻:100~120Ω(两个串联)(建议使用)

       励磁线圈电阻:30~50Ω(两个串联)

       传感器流量信号强度:150~200uV(1m/s时)

□ 电池工作时间:

1.jpg DN3~150 DN200~350 DN400~600 DN700~1000
1/15Hz 40个月 32个月 30个月 26个月
1/30Hz 66个月 60个月 50个月 46个月

1.gif 安装方式

  ■ 管道式电磁流量计

     □ 一体型外形结构图
    □ 分体型外形结构图

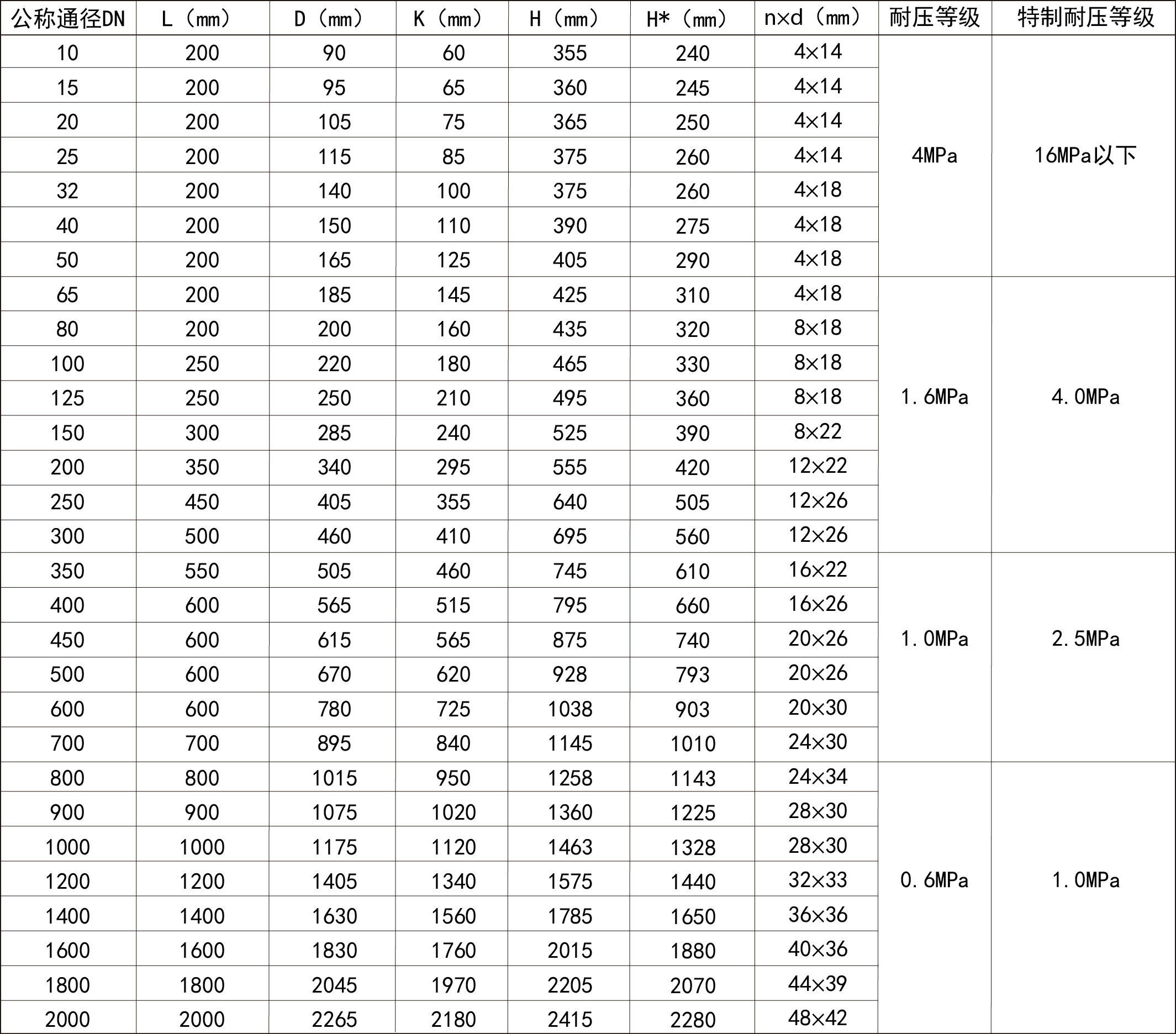

     □ 管道式电磁流量计外形尺寸对照表



    □ 安装注意事项

    1、安装位置

● 管路必须完全充满液体。 保证管路始终充满液体至关重要,否则流量显示会受到影响,而且还会出现测量错误。管路结构的设计必须要保证测流管始终充满流体。当流体有分流或含有固体颗粒沉淀物时,建议使用垂直安装。但采用垂直安装时,要遵循流体从下到上的走向,以保证管路充满流体。


安装位置

    ● 避免气泡。 如果有气泡进入流量管,流量显示会受到影响,而且还会出现测量错误。 当流体中含有气泡时,管路设计时必须防止气泡积累在测流管中。如果在测流管附近存在阀门,尽量将管布置在阀门上游,可避免压力减小产生气泡。

避免空气气泡

    2、安装方向

    如果电极与地面垂直,聚集在顶部的气泡或沉积在底部的沉淀物会导致测量结果出错。 请将分体型流量管的接线盒以及一体型的转换器安装在 管道系统的顶部,防止有水进入。

安装方向

    3、对直管段要求

    ● 在流量管附近区域不要安装任何可能会干扰磁场、感应信号电压和干扰测流管流场分布的东西。一般情况下,需要保证上游5D和下游3D的直管段。如有弯头,阀门等扰流件,则所需直管段长度应更大。

    ● 强烈建议在下游端安装阀门,这样可以避免在测流管内发生流量波动,并且可以避免测量从空管状态开始计数

入口段

阻流件类型

安装条件

入口段

阻流件类型

安装条件
入口段 出口段 入口段 出口段
通常情况 1.jpg 90°弯头 4.jpg
缩径管 2.jpg 扩径管 5.jpg
阀门全开 3.jpg 各种阀 6.jpg

   ● 保持稳定的流体电导率

    避免将流量计安装在流体电导率不均匀的位置。如果在电磁流量计上游端附近注入化学物质,可能会影响流量显示。为避免这种情况,建议将化学物质的注入改在流量计的下游端。如果必须从上游端注入,请使用足够长的直管段(大约50D)以保证流体与化学物质充分混合均匀。

    ■ 插入式电磁流量计

    □ 带球阀外形结构图


    □ 无球阀外形结构图

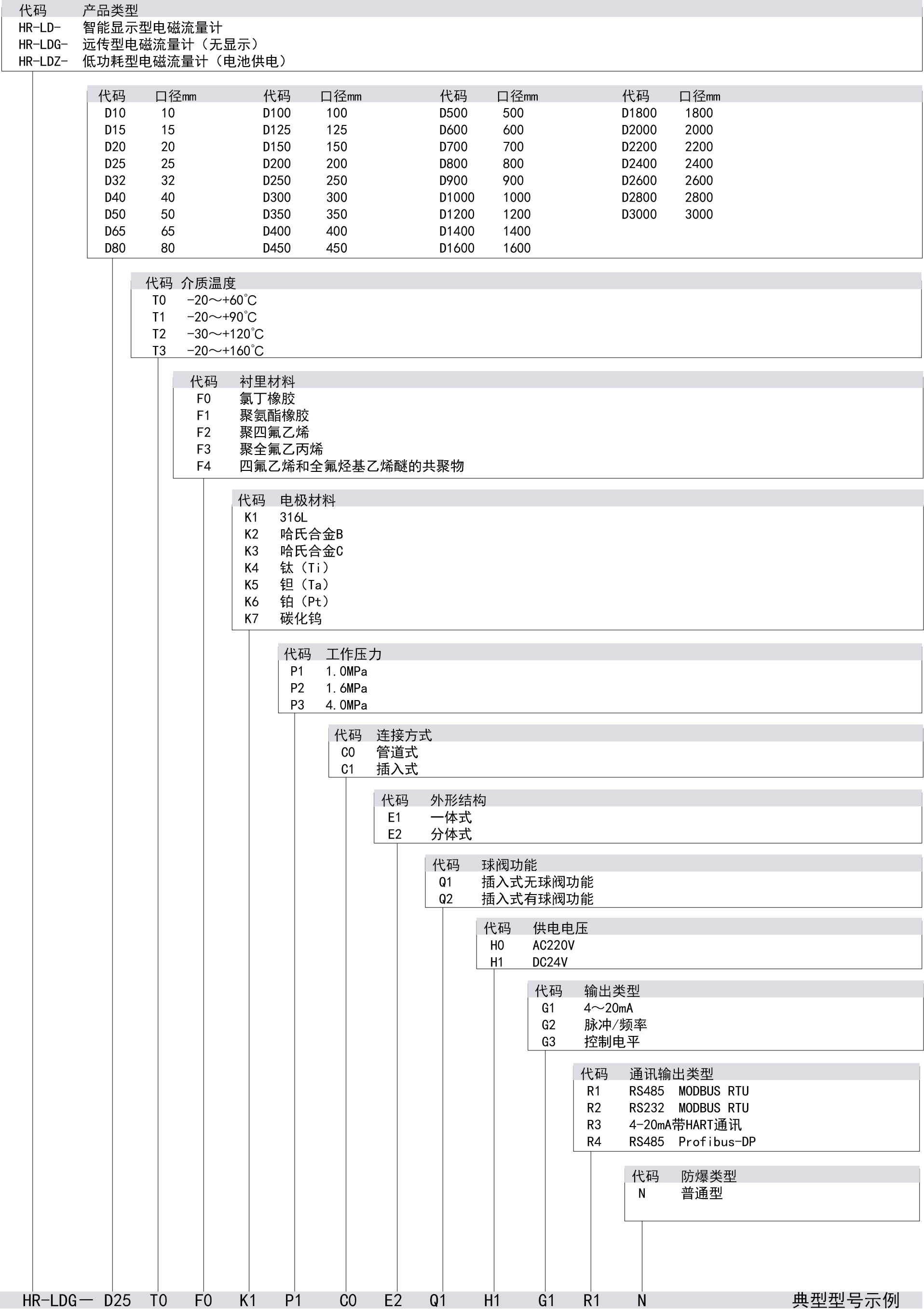

1.gif 产品选型
