HR-3051LT液位变送器

HR-3051LT液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出,因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度,然后将其转换成4~20mA.DC信号输出。

箭头.gif产品介绍

    HR-3051LT液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出,因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度,然后将其转换成4~20mA.DC信号输出。LT型液位变送器采用标准的法兰进行安装连接。

箭头.gif技术参数

    输出信号:数字放大器,4~20mADC(线性或平方根输出),标配LCD表头。

              数字放大器,4~20mADC(线性或平方根输出,带HART数字通讯),标配LCD表头。

              模拟放大器,4~20mADC线性输出(指针表头或LCD表头可选)。

    供电电源:12~45V.DC(详见负载特性图)。

负载特性 输入/输出特性

    量  程  比:10:1或100比1。

    电源影响:<0.005%输出量程/V。

    负载影响:电源稳定时,无负载影响。

    测量精度:调校量程的±0.1%,±0.2%(标配精度为±0.2%,若选择其他精度请在订货选型时注明)

    阻尼:通常可在0.1至16秒之间任意设定。

    启动时间:<2秒,不需预热。

    工作环境:环境温度   -29~93℃(模拟放大器);
                         -29~75℃(数字/智能放大器);
                         -29~65℃(带显示表头)

              环境湿度   0~95%

    防护特性:防护等极   IP65

    防爆类型:隔爆型     Exd II CT6
    静压影响:零位误差:对于14MPa,±0.1%最大量程限值或±0.25%最大量程限值(量程代号为3),在管道压力下通过调零给予校正。

    电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。

    指示表(%):液晶数显精度±0.2%。

    振动影响:任何方向200Hz振动时,±0.05%/g。

    安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。

    重量:5.9Kg(不包括附件)。

箭头.gif外形安装尺寸(mm)


箭头.gif法兰尺寸(mm)

法兰规格 法兰尺寸 安装尺寸 插入筒尺寸
代号 通径 额定压力 外径
D
凸面直径

d

厚度
A
凸面高
f
分布圆
k
螺孔数
n
直径
h
螺栓
M
直径
B
长度
L
2A1 2" 150Lb 152 92 23 5.5 120.6 4 19 M16 暂供
60

0(0〃)

50(2〃)

100(4〃)

150(6〃)

200(8〃)

250(10〃)

2A3 300Lb 165 26 127 8
2A6 600Lb 31
2D1 DN50 PN10/16 bar 99 21 125 4
2D3 PN25/40 bar 23
2D6 PN64 bar 180 29 135 23 M20
3A1 3" 150Lb 191 127 27.5 152.4 19 M16 77
3A3 300Lb 210 32.5 168.3 8 23 M20
3A6 600Lb 37.5
3D1 DN80 PN10/16 bar 200 132 23 160 19 M16
3D3 PN25/40 bar 26.5
3D6 PN64 bar 215 32.5 170 23 M20
4A1 4" 150Lb 229 157 28 190.5 19 M16 95
4A3 300Lb 254 33.5 200 23 M20
4A6 600Lb 273 43.5 216 25 M22
4D1 DN100 PN10/16 bar 220 166 23 180 19 M16
4D3 PN25/40 bar 235 28.5 190 23 M20
4D6 PN64 bar 250 34.5 200 27 M24

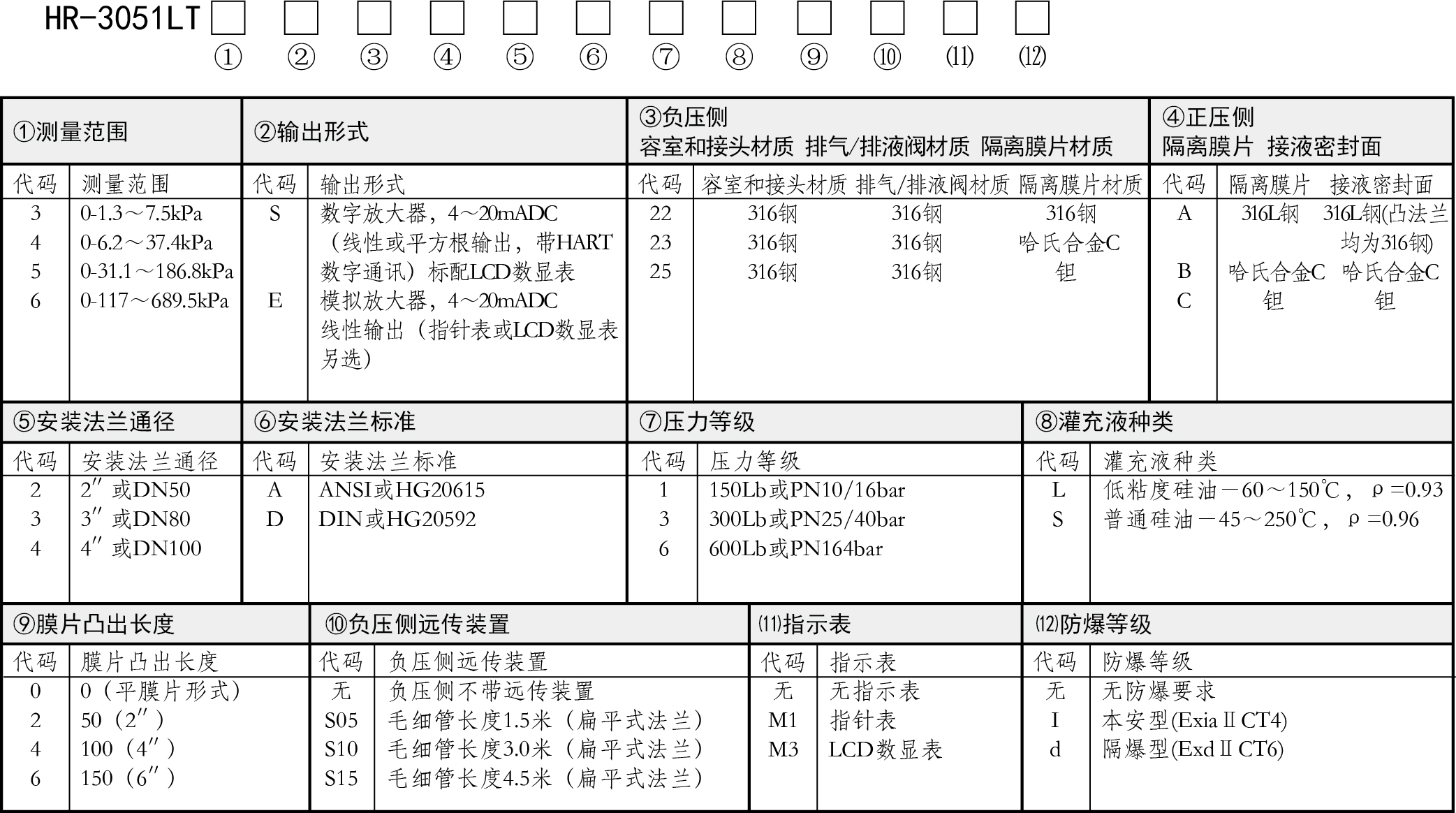

箭头.gif产品选型
