频率隔离传感器/变送器主要特点

    ●采用光电隔离、专用IC，高精度、高可靠；
    ●线性测量范围：（10～120）%标称频率值；
    ●适用于40Hz～100KHz各种波形信号频率的隔离测量；
    ●隔离电压：1.5KVDC，1分钟；
    ●输入电压允许范围：（50～120）%标称值；
    ●输出响应时间：≤100ms；
    ●额定环境温度：商业级0℃～+50℃；工业级-25℃～+70℃；
    ●平均无故障工作时间：3万小时；
    ●输入阻抗：Ri=Vx×1KΩ/V；

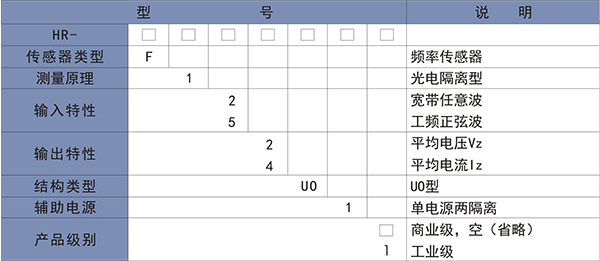

频率隔离传感器/变送器型谱表

Uo型

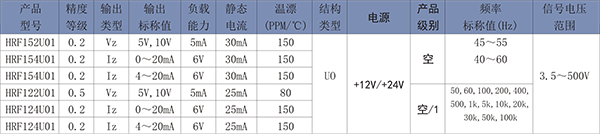

频率传感器型号及参数表（在标准条件下测试）

    注：1、传感器的频率输入标称值，可以从上表给出的序列中选取，也可以自定。自定标称值应在表中给出的最低频率和最高频率之间。如果超出范围，可以协商定货。电压值允许在（50～120）%标称值范围内变化，不影响频率测量精度。2、定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级、电源等。例如：HRF124U01 -50Hz（220V）/20mA -0.2 -+12V。

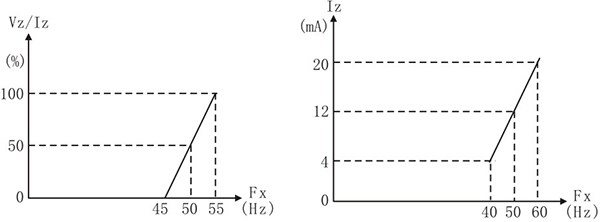

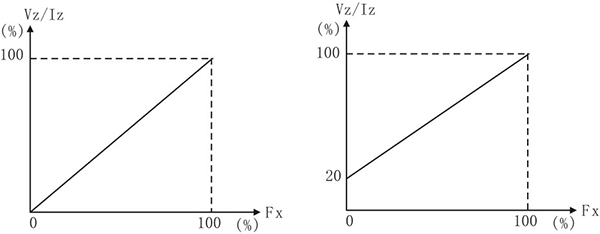

频率传感器特性曲线

产品接线图（各种输出方式并不同时提供）

Uo型频率传感器接线图（府视）

应用示例

接线原理图

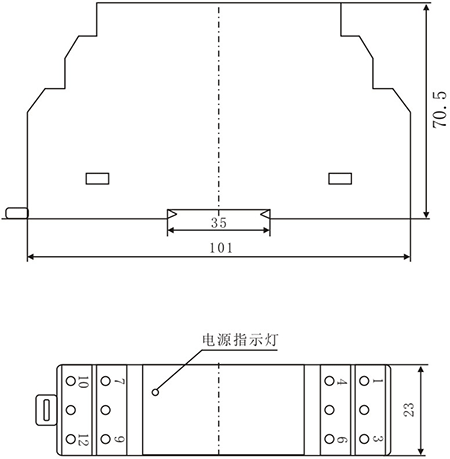

结构尺寸

Uo型
