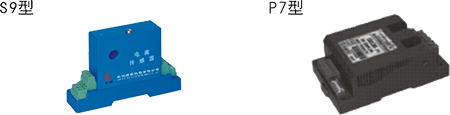

功能

    测量单相或三相线路的功率因数C，将测量结果转换成标准的直流电流Iz或直流电压Vz输出。

主要特点

    ●电磁隔离：专用功率测量芯片，高精度，微功耗；

    ●线性测量范围：功率因数：0.1(超前)～1～0.1(滞后)；电压：20%～120%输入标称值；电流：1%～120%输入标称值；

    ●被测信号频率：50Hz；

    ●隔离电压＞2.5KVDC，1分钟；

    ●过载能力：电压：2倍输入标称值；电流：10倍输入标称值，5秒；

    ●额定环境温度：商业级0℃～+50℃；工业级-25℃～70℃

    ●平均无故障工作时间＞5万小时；

    ●温度漂移：≤±0.5%（0～+50℃）

    ●响应时间：≤300mS；

    ●输入阻抗：Rv=Vx×1KΩ/V；Ri≈0；

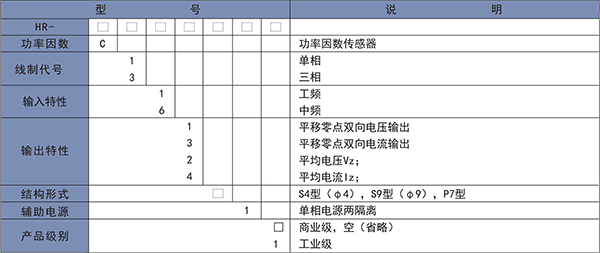

功率因数传感器/变送器型谱表

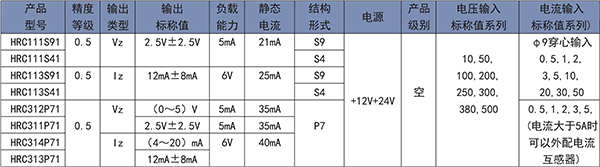

功率因数传感器型号及参数表

    注：针对中频信号的测量，定货时须指明具体频率，并将型号中输入特性标志“1”变为“6”。对于“输出极性”的传感器，其输入接线采用跨相接法。例如：电压输入接Uab，电流输入接Ic。定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级等。例如：HRC113S91 -10A(φ9)×100V/12mA±8mA -0.5- +12V。

功率因数传感器输入输出特性

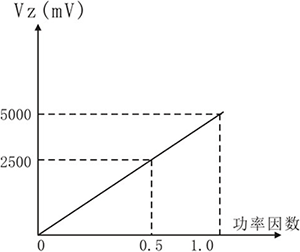

图一 无极性0～5V输出

图二 无极性4～20mA输出

图三 平移零点0～5V输出

图四 平移零点12mA±8mA输出

功率因数传感器输出值与被检测量值之间的换算举例

    ①使用（0～5）V输出、无极性的功率因数传感器HRC312*（*代表结构类型和电源）测量时，实际功率因数：

              C=Vz÷5000mV，其中Vz的单位为mV。

    ②使用（4～20）mA输出、无极性的功率因数传感器HRC314*（*代表结构类型和电源）测量时，实际功率因数：

              C=（Iz-4mA）÷16mA，其中Iz的单位为mA。

    ③使用0～2.5～5V平移零点双向输出的功率因数传感器HRC111S91测量时，传感器输出Vz＞2.5V时，表示超前的功率因数，电感性负载，实际功率因数按（1）式计算；传感器输出Vz＜2.5V时，表示滞后的功率因数，电容性负载，实际功率因数按（2）式计算；Vz=2.5V时，表示电阻性负载，功率因数为1。

              C=(5000mV-Vz)÷2500mV（式中Vz的单位为mV）  (1)

              C=Vz÷2500mV（式中Vz的单位为mV）                      (2)

    ④使用4～12～20mA平移零点双向输出的功率因数传感器HRC113S91测量时，传感器输出Iz＞12mA时，表示超前的功率因数，电感性负载，实际功率因数按(3)式计算；传感器输出Iz＜12mA时，表示滞后的功率因数，电容性负载，实际功率因数按(4)式计算；Iz=12mA时，表示电阻性负载，功率因数为1。

              C=(20mA-Iz)÷8mA（式中Iz的单位为mA）                 (3)

              C=(Iz-4mA)÷8mA（式中Iz的单位为mA）                   (4)

产品接线图（各种输出方式并不同时提供）

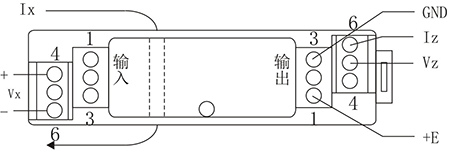

S9型单相有功/无功功率因数传感器/变送器（俯视）

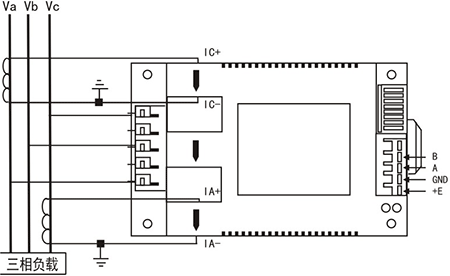

P型三相三线制功率因数传感器/变送器接线图

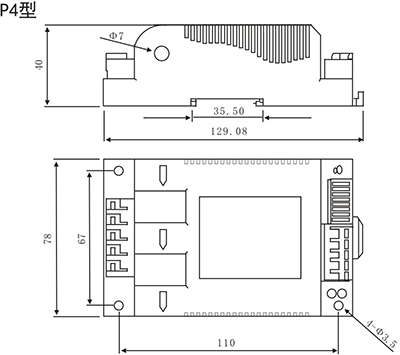

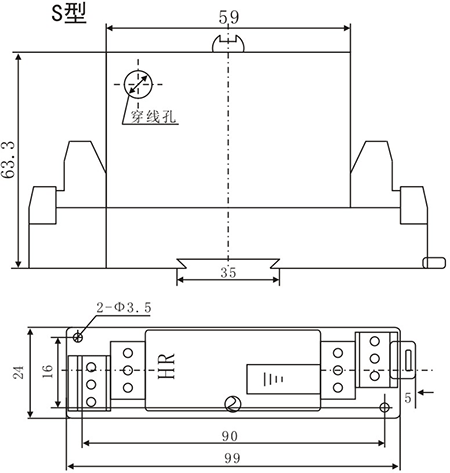

结构尺寸
