有功功率、无功功率传感器/变送器主要特点

    ●采用电磁隔离、专用功率测量芯片，高精度，微功耗；
    ●线性测量范围：电压：20%～120%标称输入值；电流：1%～120%标称输入值；功率因数：0.1（超前）～1～0.1（滞后）；
    ●被测信号频率：工频或中频；
    ●隔离电压：＞2.5KVDC，1分钟；
    ●过载能力：电压：2倍标称输入值；电流：10倍标称输入值，5秒；
    ●额定环境温度：商业级0℃～+50℃；工业级-25℃～+70℃
    ●平均无故障工作时间：＞5万小时；
    ●输入阻抗：Rv=Vx×1KΩ/V Ri≈0；
    ●响应时间：≤300ms；PQ组合产品，≤60mS
    ●温度漂移：≤100PPM/℃。

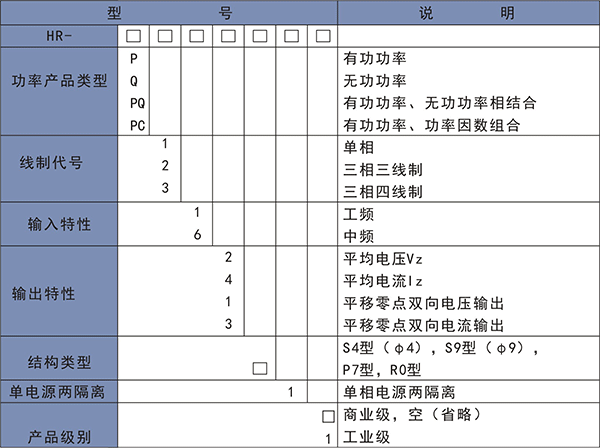

有功功率、无功功率传感器/变送器型谱表

    注：“平移零点双向输出”用于表示被测线路是输出功率，还是吸收功率。

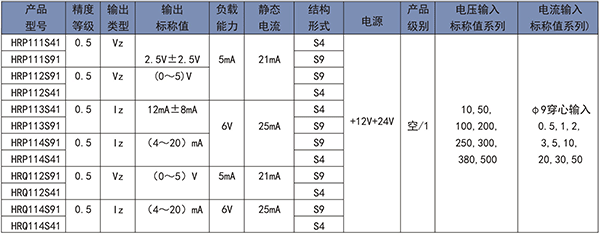

单相有功功率、无功功率传感器型号及参数表（标准条件下测试）

    注：针对中频信号的测量，定货时须指明具体频率，并将型号中输入特性标志“1”变为“6”。定货时规格应包括：传感器型号、输入/输出规格（标称值）、精度等级、电源等。例如：HRP114S91-10A×100V/4～20mA-0.5-+12V。

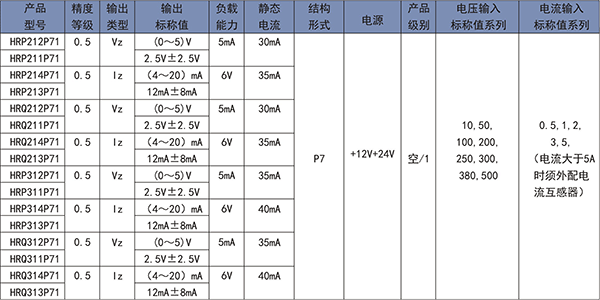

三相有功功率、无功功率传感器型号及参数表

    注：针对中频信号的测量，定货时须指明具体频率，并将型号中输入特性标志“1”变为“6”。定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级等。例如：HR P314P71- 5A×100V/4～20mA- 0.5- +24V。

有功功率、无功功率传感器输入输出特性

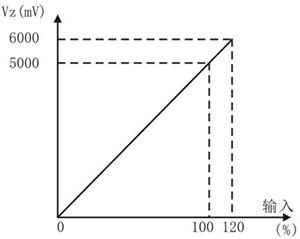

图一 无极性0～5V输出

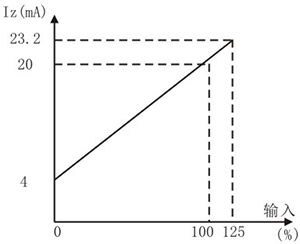

图二 无极性4～20mA输出

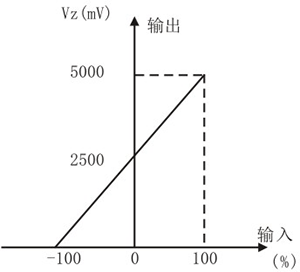

图三 平移零点2.5V±2.5V输出

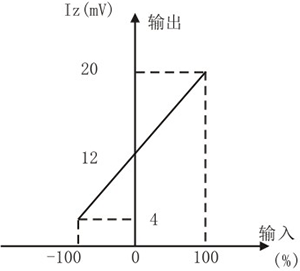

图四 平移零点12mA±8mA输出

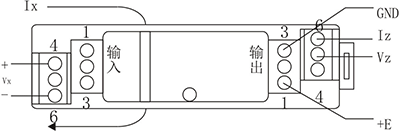

产品接线图（各种输出方式并不同时提供）

S9型单相有功/无功功率传感器/变送器（俯视）

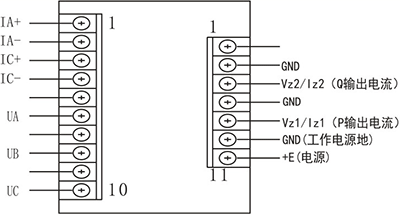

PQ组合传感器器引脚与接线

有功功率、无功功率组合传感器型号及参数表（标准条件下测试）

有功功率、功率因数组合传感器型号及参数表（标准条件下测试）

注：1、针对中频信号测量，定货时须指明具体频率，并将型号中输入特性标志“1”变为“6”。
      2、定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级、电源等。例如：HRPC214R01 5A×100V/4～20mA 0.5-+24V。

接线示例

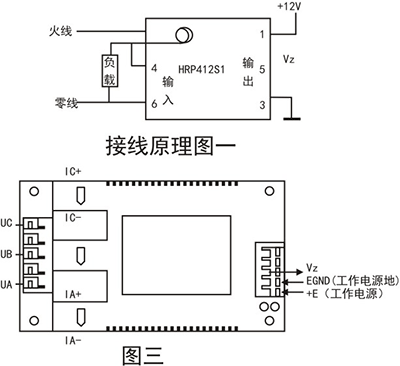

  （1）对于负载电流不大于50A的电力线路，可以把功率传感器直接接入回路进行功率测量。例如：用HRP112S41进行单相有功功率测量，接线原理见图一。

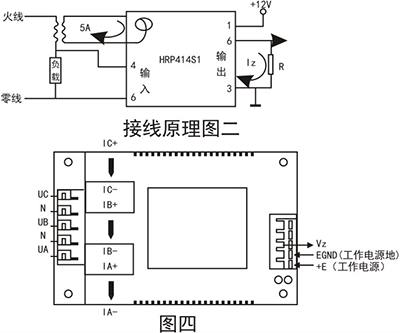

  （2）对于负载电流大于50A的电力线路，须配合合适的电流互感器，把互感器二次回路的电流接入到功率变送器。例如：用HRP114S91进行单相有功功率测量，接线见原理图二。

  （3）对于平衡负载（例如三相电动机）的三相电路，可以采用两瓦法进行有功功率测量。图三是HRP212P71通过电流互感器接入主回路进行有功功率测量的接线原理图。

  （4）对于不平衡的三相电路，须采用三瓦法进行功率测量。图四是HRP314P71通过电流互感器接入主回路进行有功功率测量的接线原理图。

传感器输出值与被检测量值之间的换算举例

    ①使用型号为HRP112S41、输入规格为100V×5A、（0～5）V输出的传感器，测量电压为10000V、电流为5A的单线路的有功功率。一次电压互感器变比KV为100，不使用一次电流互感器。KI为1。
线路的视在功率：PN=1×10000V×5A=50000W=50KW

    如果传感器的实际输出电压为Vz，则线路的实际输出功率：

    P=1××Vz/5000mV（其中Vz的单位为mV）

    ②被测线路同①，使用型号为HRP114S41、输入规格为100V×5A、（4～20）mA输出的传感器，测量线路的有功功率。如果传感器的实际输出电流为Iz，线路的实际输出功率：

    P=1××（Iz-4mA）/16mA（其中Iz的单位为mA）

   ③使用型号HRP211S41：输入规格为380V×5A、（0～2.5～5）V平移零点双向输出的传感器，监视电压为380V、电流为200A的三相三线制线路的有功功率。 一次电流互感器变比为40，不使用一次电压互感器，KV为1。线路的视在功率：

    =×380V×200A≈113.632KW

    如果传感器的实际输出为电压Vz，则线路的实际功率：P=×（Vz-2500mV）/2500mV（其中Vz的单位为mV）当P≥0时，表示被临测设备为用电状态；当P＜0时，表示被临测设备为供电状态。

    ④使用型号为HRP313S41、输入规格为100V×5A、（4～12～20）mA平移零点双向输出 的传感器，监测电压为10000V、电流为200A的三相四线制线路的有功功率。一次电压互感器变比KV为100，一次电流互感器变比KI为40。线路的视在功率：

    =3×10000V×200A=6000KW

    如果传感器的实际输出电流为Iz，线路的实际功率：P=×（Iz-12mA）/8mA当P≥0时，表示被监测设备为用电状态；当P＜0时，表示被临测设备为供电状态。

定货须知

    定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级等。

    例如：HRPC213R01 - 5A×100V/12mA±8mA - 0.5。

结构尺寸
