电压越限报警传感器主要特点

    ●测控一体化，体积小、精度高、反应快；
    ●具有瞬态干扰抑制功能，防止误动作；
    ●报警界限值可在设定值（±20%）内连续可调；
    ●密封式继电器触点输出，触点寿命＞30万次；
    ●隔离电压：交流监测＞2.5KVDC，1分钟；直流监测＞1.5KVDC，1分钟；
    ●晶体管开路门输出响应快、功耗低；
    ●输入过载能力：2倍阈值，可持续；
    ●平均无故障工作时间＞5万小时；
    ●额定环境温度：商业级0℃～+50℃；工业级-25℃～+70℃；
    ●20%回差设置，确保动作稳定。
电压越限报警传感器型谱表

UO型

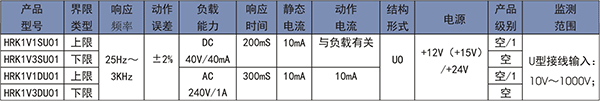

交流电压越限报警传感器型号及参数表

    定货型号规格应包括：传感器型号、输入/输出规格（标称值）。例如：HRK4V1KU01-240V（300V）/Rk-+12V，括号外的电压值是界限值，括号内的电压值是监测范围值。U型结构，继电器常开触点输出，工业级电压越限报警传感器。

直流电压越限报警传感器型号及参数表

    定货型号规格应包括：传感器型号、输入/输出规格（标称值）。例如：HRK4V1KU01-240V（300V）/Rk-+12V，括号外的电压值是界限值，括号内的电压值是监测范围值。U型结构，继电器常开触点输出，工业级电压越限报警传感器。

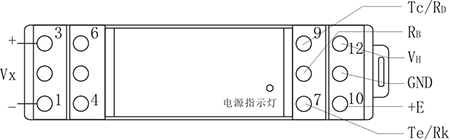

产品接线图

U0型传感器图（俯视）

    图中：RD继电器动触点，Rk继电器常开触点，RB继电器常闭触点，VH界线值监测端。TeNPN晶体管发射极，TcNPN晶体管集电极。

    注：输入电压高于600V时，输出V+接3脚，V-接4脚。

结构尺寸
