交流电压隔离传感器/变送器
交流电压隔离传感器/变送器采用新型电磁隔离，微功耗，高精度，高精度，低漂移，高可靠。
主要特点：
●采用新型电磁隔离，微功耗，高精度，高精度，低漂移，高可靠；
●线性测量范围：0～120%标称输入；
●频率频响：25Hz～5KHz，特别适合于工频至中频交流电压测量采样；
●隔离电压：＞2.5KVDC，1分钟；
●输入阻抗：Ri=Vx×1KΩ/V；
●过载能力：2倍标称输入，可待续；
●额定环境温度：商业级0℃～+50℃；工业级-25℃～+70℃；
●输入、输出隔离电容：5PF（1KHz下）；
●共模抑制比：60dB（50Hz条件下）；
●平均无故障工作时间50000h；
●真有效值传感器采用数字化技术，适用于三角波、梯型波和可控硅调功等畸变波形真有效值测量；
●频响20Hz～1080Hz。输出自带限幅保护。
型谱表
|
商标 |
型号 |
说明 |
||||||
|
HR- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
传感器 |
V |
电压传感器 |
||||||
|
隔离方式 |
4 |
电磁隔离 |
||||||
|
输入类型 |
1 |
工频交流 |
||||||
|
输出类型 |
1 |
跟踪电压VG |
||||||
|
结构类型 |
U0 |
U0型 |
||||||
|
电源 |
1 |
单电源两隔离 |
||||||
|
产品级别 |
□ |
商业级，空（省略） |
||||||
U0型

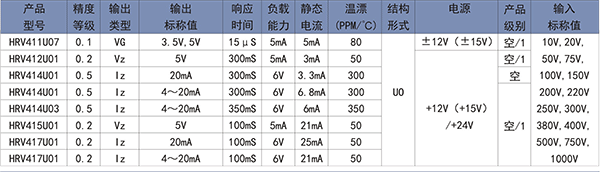

交流电压隔离传感器型号及参数表（标准条件下测试）

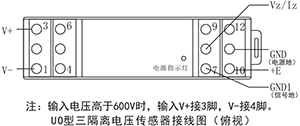

三隔离交流电压隔离传感器型号及参数表（标准条件下测试）
注：针对中频信号的测量，定货时须指明具体频率，并将型号中输入特性标志“1”变为“6”，例如：HRV461U07（400Hz）指将频率为400Hz的交流信号隔离变换为跟踪电压输出。定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级、电源等。例如：HRV414U01 - 250V/4～20mA - 0.5 - +12V。

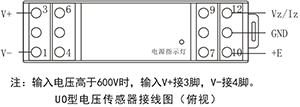

产品接线图
应用示例

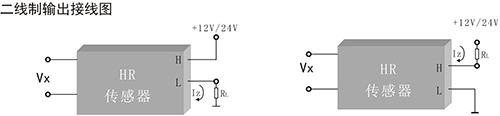

二线制电流输出型（Iz）传感器/变送器共有“H”、“L”两个输出接线端，使用时可以按下图接线，“H”接正电源，“L”接用户负载；也可以按图三接线，“L”接电源地线，“H”通过用户负载接正电源。

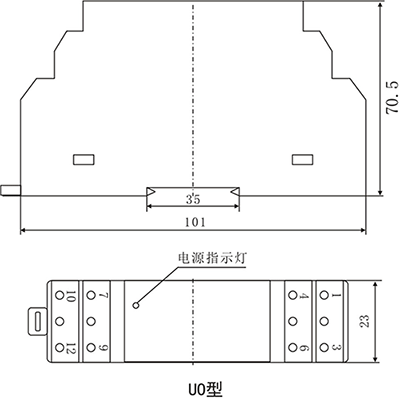

结构尺寸
