交流电流隔离传感器/变送器
交流电流隔离传感器/变送器采用新型电磁隔离，高精度，微功耗，适用于三角波，梯形波和可控硅调功等畸变波形真有效值测量；频响20Hz～1080Hz。
主要特点：
●采用新型电磁隔离，高精度，微功耗；
●线性测量范围：0～120%标称输入；
●频率响应：25Hz～5KHz，特别适应于工频至中频的电流测量；
●隔离电压：＞2.5KVDC ，1分钟；
●共模抑制比：60db(50Hz条件下)；
●过载能力：穿心输入，30倍标称输入，持续5秒；接线输入，10倍标称输入，持续5秒；
●额定环境温度：商业级0℃～50℃，工业级-25℃～+70℃；
●平均无故障工作时间：大于50000小时；
●输入、输出隔离电容：5pF(1KHz条件下)；
●多种输出类型任选，多种结构类型任选；
●F型电流传感受器采用免螺式接线端子，弹力压紧，可靠性高；
●U型和S型真有效值传感器采用数字化技术，适用于三角波，梯形波和可控硅调功等畸变波形真有效值测量；频响20Hz～1080Hz。
型谱表
|
商标 |
型号 |
说明 |
||||||
|
HR- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
传感器类型 |
I |
电流传感器/变送器 |
||||||
|
电磁隔离 |
4 |
电磁隔离，交流输入 |
||||||
|
交流输入类型 |
1 |
工频交流 |
||||||
|
输出类型 |
1 |
跟踪电压VG |
||||||
|
结构类型 |
S |
S0-接线输入，S4-φ4穿心，S9-φ9穿心 |
||||||
|
电源 |
1 |
单电源两隔离 |
||||||
|
产品级别 |
□ |
商业级，空（省略） |
||||||

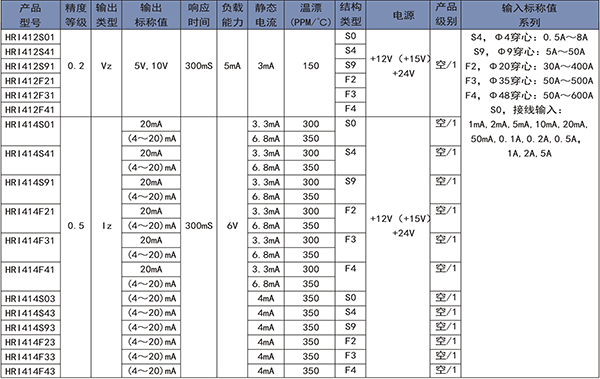

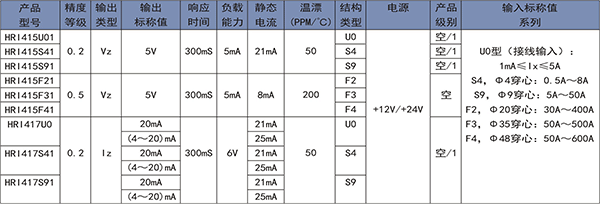

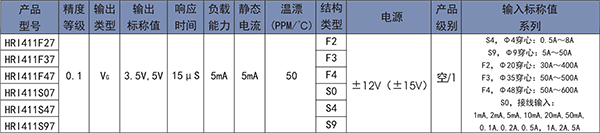

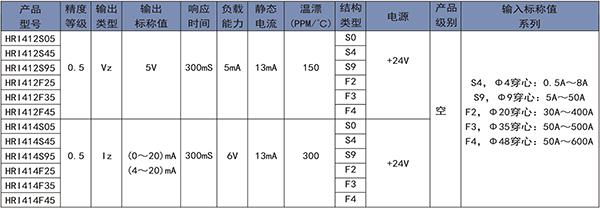

参数表（平均值转换）（标准条件下测试）
注：针对中频信号的测量，定货时须指明具体的频率，并将型号中输入特性标志“1”变为“6”，比如：HRI461S07（400Hz）指将400Hz的交流信号隔离变换成跟踪电压输出。定货型号规格应包括：传感器型号、输入/输出规格（标称值）、精度等级、电源等。例如：HRI414S91 30A/4～20mA 0.5- -+12V。

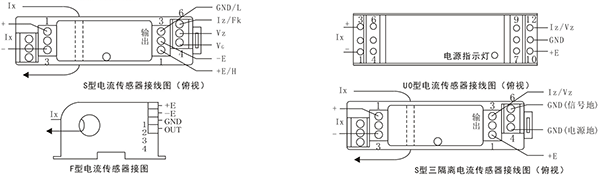

产品接线图（各种输出方式并不同时提供）
应用示例
(1)无论是穿心输入方式还是接线输入方式，电流输出型(Ⅰz )传感器/变送器的输出为共地电流源，接线原理见图一，图中RL是用户负载。
(2)二线制电流输出型(Iz)传感器/变送器共有“H”、“L”两个输出接线端，使用时可以按图二接线，“H”接正电源，“L”通过用户负载接电源地；也可以按图三接线，“L”接电源地线。

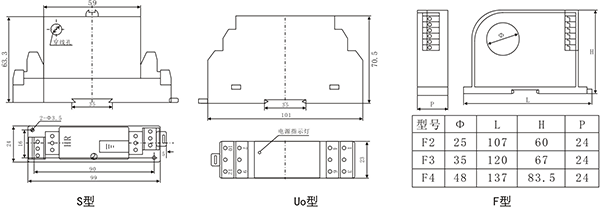

结构尺寸
